| 滤波装置投运报告 | | | ■大东纸业1#机组滤波装置投运报告
部分：概述
大东纸业1机组#主变为2000KVA的变压器，电压等级10KV/0.4KV，变压器短路抗阻为6.31%，主要负载为变频电机，变频器电源整流侧为6脉冲整流，在生产过程中主要产生6K±1次，即5、7、11、13等特征谐波，谐波严重超标。安克拉姆电气有限公司的滤波装置投运后，在大东纸业1±机组正常生产大负荷的工况下对所治理变压器低压系统进行了投入滤波装置前、后的谐波测试。
第二部分：数据测试
1、测试仪器：HIOKI3197电力谐波分析仪，监测及记录电力质量，当问题出现时分析它产生的原因，电力质量的故障诊断功能全面的仪器，测量功率因数，突升。突降，闪变，谐波分析到50次，高频瞬态测量，检测及波形显示，4电流通道及4电压通道。
2、测试数据：接线方式3P3W，测试点变压器二次侧总线。

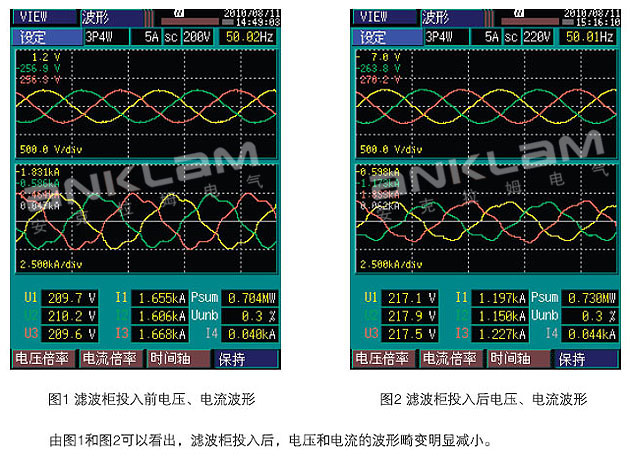

（1）电压电流波形
（2）谐波电压、谐波电流以及功率因数情况

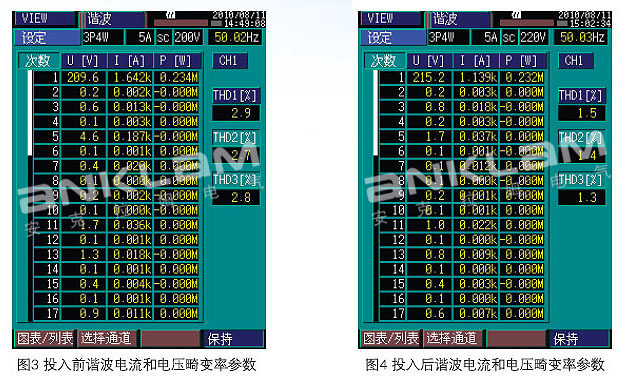

 滤波柜投入前、后系统谐波电流参数如（表1）所示：
|
运行状态|谐波频次
|
基波电流
|
5次谐波电流
|
7次谐波电流
|
11次谐波电流
|
13次谐波电流
|
|
投入滤波装置前
|
1642A
|
187A
|
20A
|
36A
|
18A
|
|
投入滤波装置后
|
1139A
|
37A
|
12A
|
22A
|
9A
|
