产品概述：
|
随着计算机技术、通信技术和控制技术的不断发展，智能建筑不断地日随着计算机技术、通信技术和控制技术的不断发展，智能建筑不断地日新月异，同时智能建筑中使用了大量的现代化用电设备和装置，如计算机、通讯系统、网络控制设备，各种数字办公设备、灯光调控系统、消防系统、监控系统、变频空调等，造成了恶劣的谐波环填，对电力系统和设备的安全正常运行造成了极大的威胁。
谐波实际上是一种干扰，注入公用电网就会使电网受到“污染”，高次谐波还会直接对用电设备产生危害，造成电缆电线过热，相间短路和接地故障，过零噪音，浪费系统容量，供电系统损耗增加，绝缘加速老化，系统功率因数降低，降低保护作用，使医疗设备误动作等。近年，随着知识经济与信息时代的到来，电子计算机、精密医疗仪器、徽处理器以及其它数字化电子设备应用日益普遍，这些电气设备都对电源的谐波质量具有很高的要求。遇到高次谐波时，经常会出现程序运行错误、数据错误、时间错误、死机、无故重新启动甚至导致性损坏。给人们的工作和日常生活造咸了巨大损失。
本公司根据电力行业发展的迫切需要，改善日趋恶劣的电能质量，积极引进国外技术独立开发研制
的AN—cF谐波保护器，它能吸收各种频率、各种能量的谐波干扰，将谐波消除在发生源，自动消除对用电设
备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过该智能谐波保护器能够净化电源、保护用
电设备和功率因数补偿设备、防止保护装置的误跳闸，从而保护设备安全、高效的运行。 |

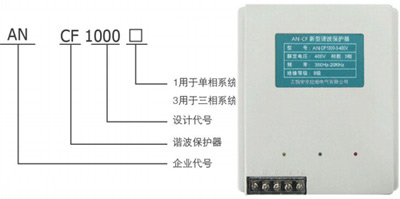

| 型号说明及产品外形： |
|
|
| 主要技术参数： |
|
额定电压/额定频率
|
110~690V ±20%; /50HZ 60HZ
|
|
|
脉冲电流值
|
14000A
|
|
|
钳位电压值
|
对于2500V的浪涌电压，可限制1000V以下
|
|
|
抗浪涌电流
|
对于2500V的浪涌电压，浪涌电流不超过1200A
|
|
|
电路连接方式
|
星型或角型
|
|
|
绝缘电阻
|
＞2MΩ
|
|
|
耐压/接触点容量
|
导电部分与外壳间承受2000VAC,时间0.1秒，无击穿和闪络现象/120A
|
|
|
滤波性能
|
保护频率
|
1KHZ-20MHZ
|
|
泄露电流
|
1.428mA
|
|
外部环境
|
温度范围
|
~35C-75C
|
|
存贮温度
|
~45C-90C
|
|
相对温度
|
＜85%
|
|
大气压力
|
52-108kpa
|
|
工作环境
|
无爆炸无腐蚀性气体导电尘埃，无细菌，无震荡，无冲击源, 海拔3000M以下
|
|
外形尺寸
|
160mm*140mm*80mm(长*宽*厚)
|
|
电磁兼容性测试
|
震荡波抗扰度
|
IEC60225-22-4
|
|
静电放电抗扰度
|
|
射频电磁辐射抗扰度
|
|
电快速瞬变脉冲群抗扰度
|
|
电源
|
功耗
|
小于0.5W
|
|
发热
|
小于25C(外部环境20C)
|
|
外壳类型
|
金属和阻燃材料 外壳
|
|
|
维护方式
|
免维护
|
|
|
使用寿命
|
10年以上
|
|
接线方式
|
接线端子连接
|
|
重量
|
3.2kg
|
|
| 功能特点： |
●采用超微晶体合金外配阻燃材料与创新科技的特别电路；
●对高次谐波、高频噪声、脉冲尖峰、电涌等干扰有抑制和吸收作用；
●随时跟踪电压、电流波形，矫正因谐波影响而产生畸变的电压、电流波形；
●减少了用电设备的故障率和机器误操作，全面克服了由于谐波污染引起的高频干扰；
●装置本身几乎不耗电，具有超高的经济效益；
●结构设计合理，接线简单，安装调试方便。 |
| |
| 解决的问题： |
●计算机电子设备、PLc、电机、电器等芯片死机，寿命大幅缩水；
●电源净化、可以消除浪涌、尖峰电压、电路噪音和静电等干扰；
●屏幕频闪；
●灯光频闪；
●数据网络堵塞；
●功率因数补偿设备所产生的问题；
●特殊(长)线路或投切重负载时的问题；
●保护装置的误跳闸；
●由于电能质量恶劣，导致用电装置电能利用效率降低，用电量增加，造成不必要的电费支出。 |
| |
|

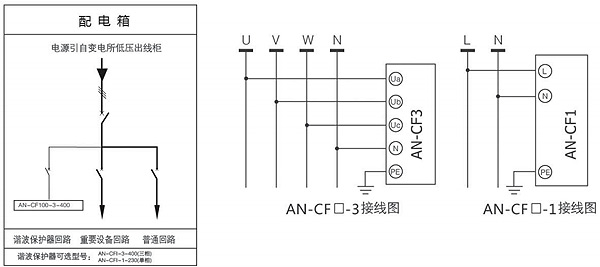

接入系统位置标记图： 接线示意图：
|
|
|
| 安装方式： |
采用35mm或75mm 型标准卡轨固定安装方式，产品配件中含有相应的导轨，只需固定好导轨，
把谐波保护器悬挂即可 安装方便简单、快捷。 |
| |
| 订货须知： |
该系列保护器主要用在配电箱内针对其输出端负载进行谐波抑制和消除，订货时需注明相数、电压等
级、现场使用环境、配电箱或单台设备额定参数、交贷周期等，如有其他特殊要求请予以注明。
|
