产品介绍

AN-TSC/T 系列动态投切开关专为 0.22~0.69KV 电力电容器动态快速补偿设计的投切开关。主要适用于冲击性负荷，需要快速投切电容器的用电负荷现场，比如：电焊机、轧钢、港口行吊、电梯、变频炉等负荷快速变化现场。动态投切开关采用高速 CPU 测控，高隔离的光电耦合器触发，具有多重保护方案（电流保护和温度保护）及快速投切技术，保证触发模块控制可控硅为电压过零点接通，电流过零点断开，不产生合闸涌流。有远程服务功能，采用 RJ45 通信控制，标准接头连接，只要有网络的地方，使用手机/平板/计算机登录云端，均可以访问，开关的通电运行时间、运行次数、电流、运行效率等信息。

技术参数

• 工作电压：220V，380V,690V±20%/50Hz。其他异电压须在订货时提出。
• 响应速度：≤20ms
• 控制方式：12V/DC，10mA
• 通讯接口：RJ45 网络接口
• 环境温度范围：-25℃~﹢65℃
• 相对湿度：20%~70%
• 过流保护设置范围：0~99A

型号说明

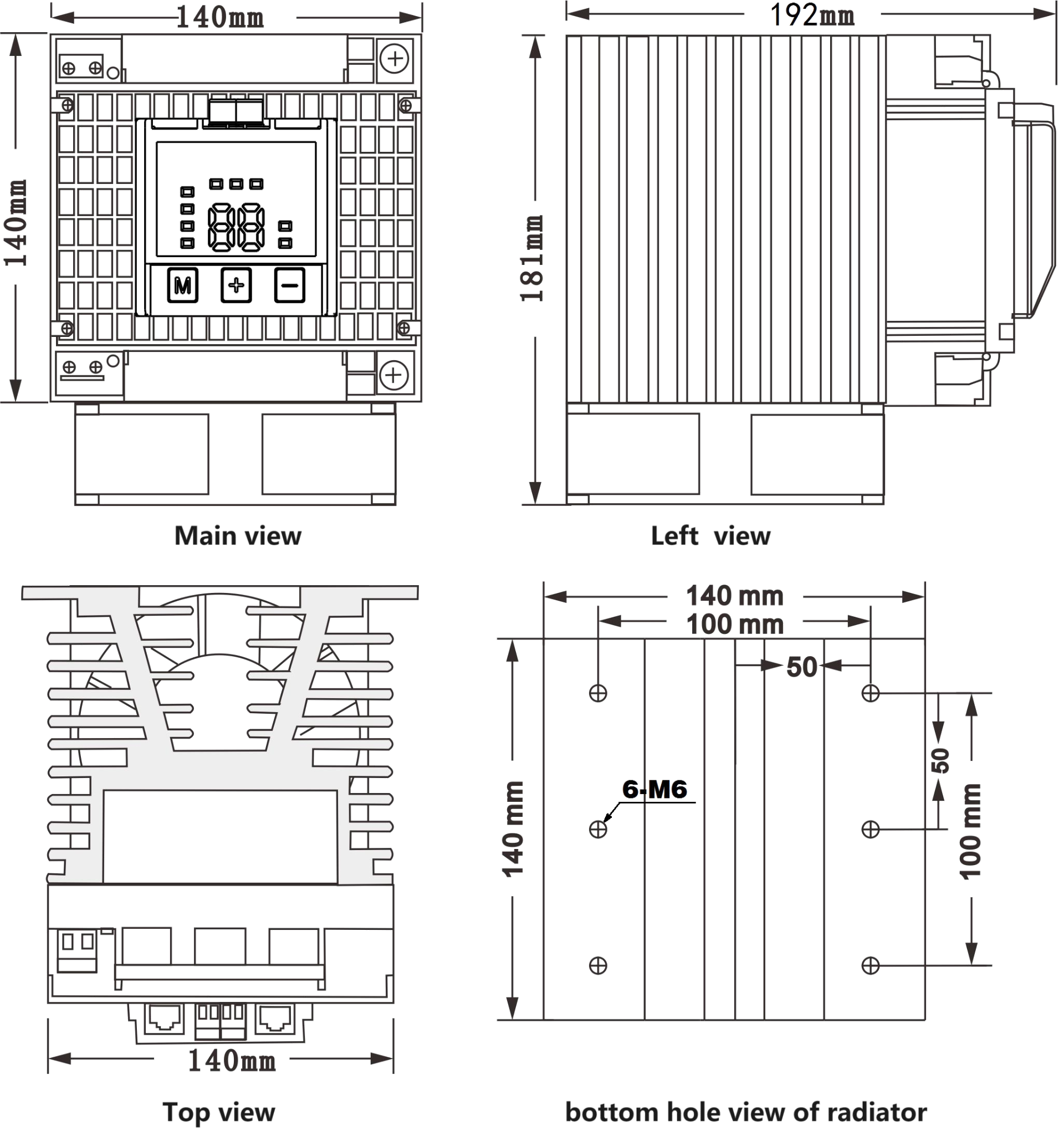

外形安装尺寸

外型尺寸：140×181×192mm（长×宽×高）安装孔尺寸：6－M6mm

参考接线图

本动态投切开关有两种控制驱动方式。使用网线驱动或使用12V直流电压驱动，只能选择其中一种方式。

•

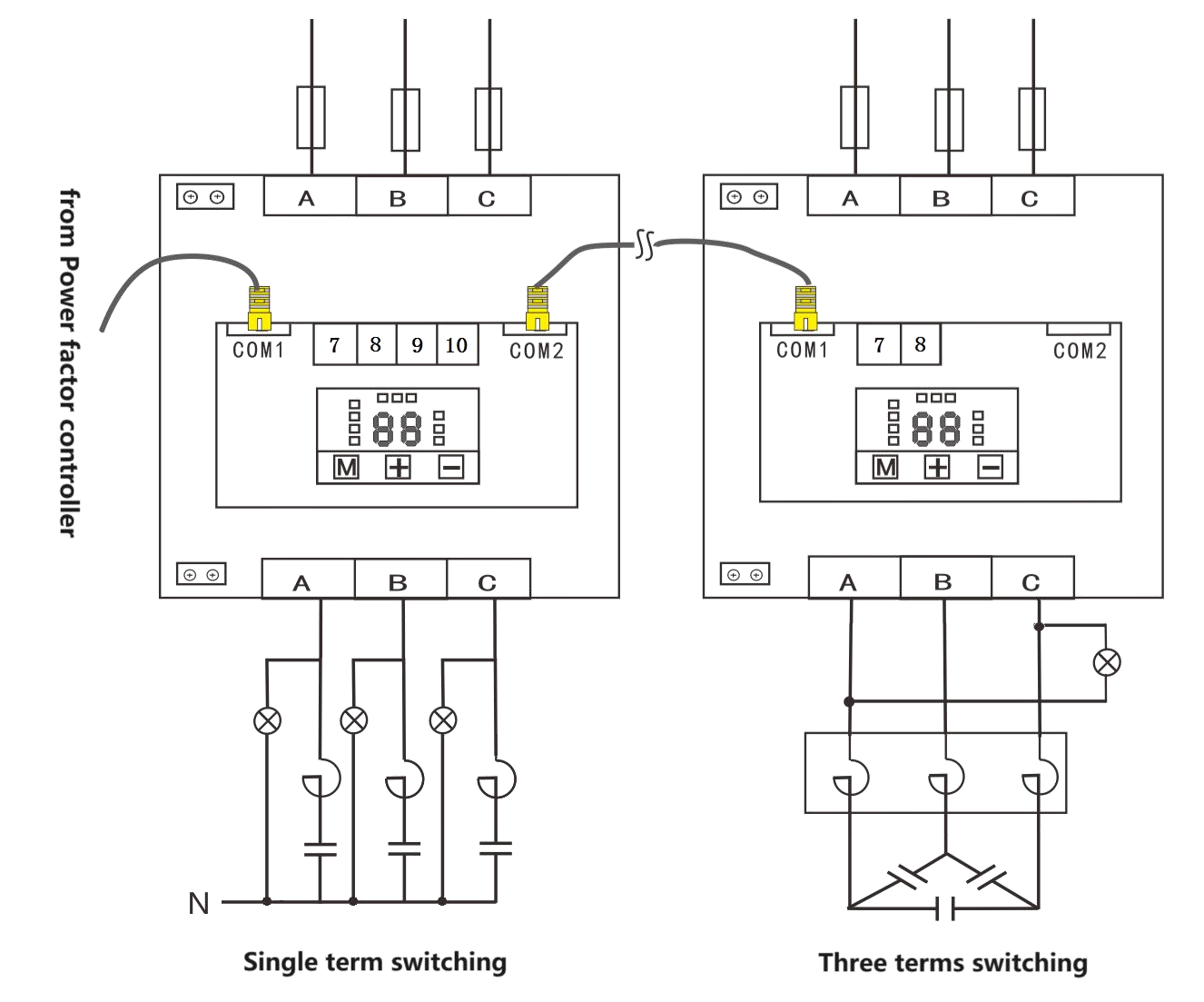

  使用网线驱动动态投切开关接线示意图

•

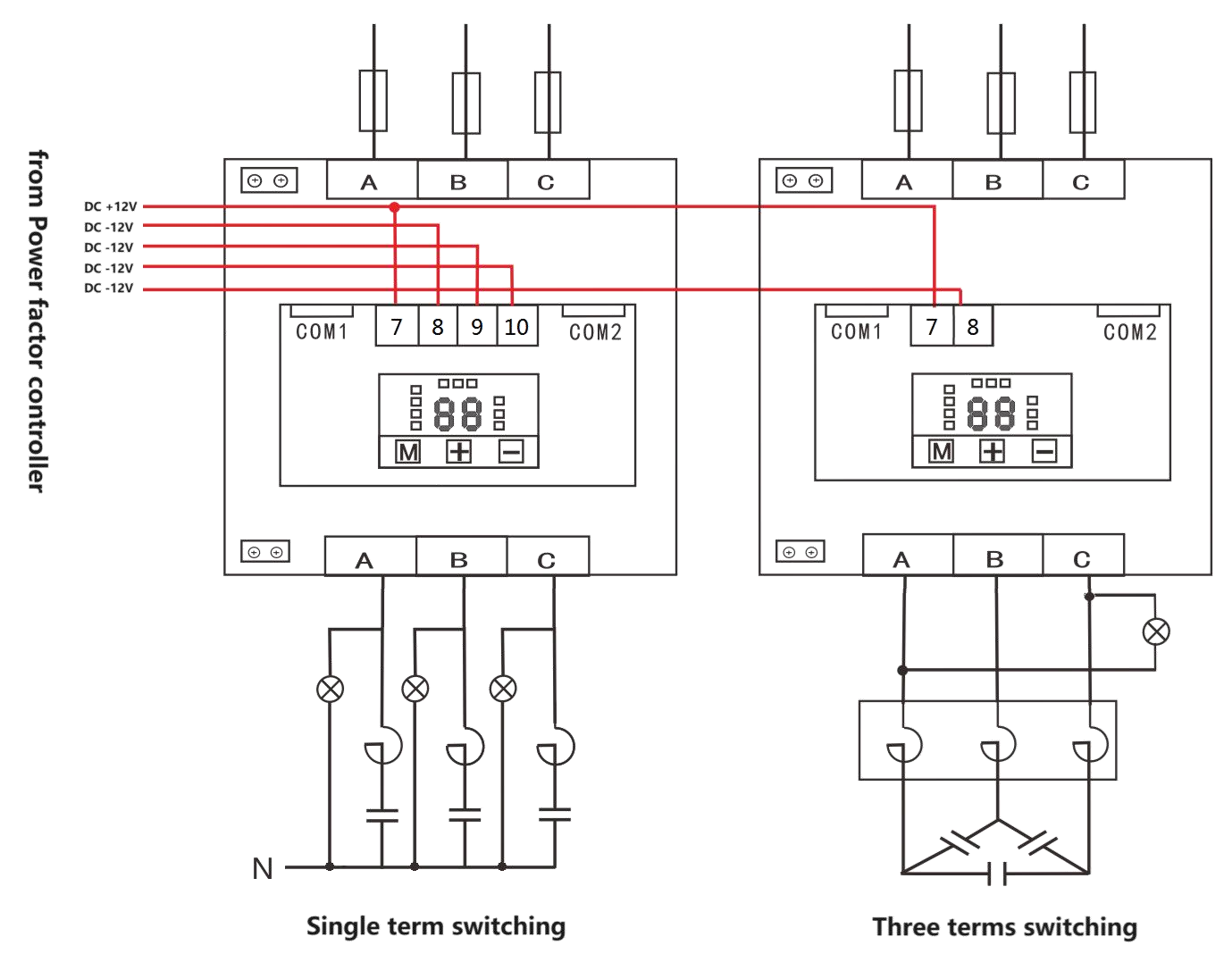

  使用12V直流电压驱动动态投切开关接线示意图
