电抗器

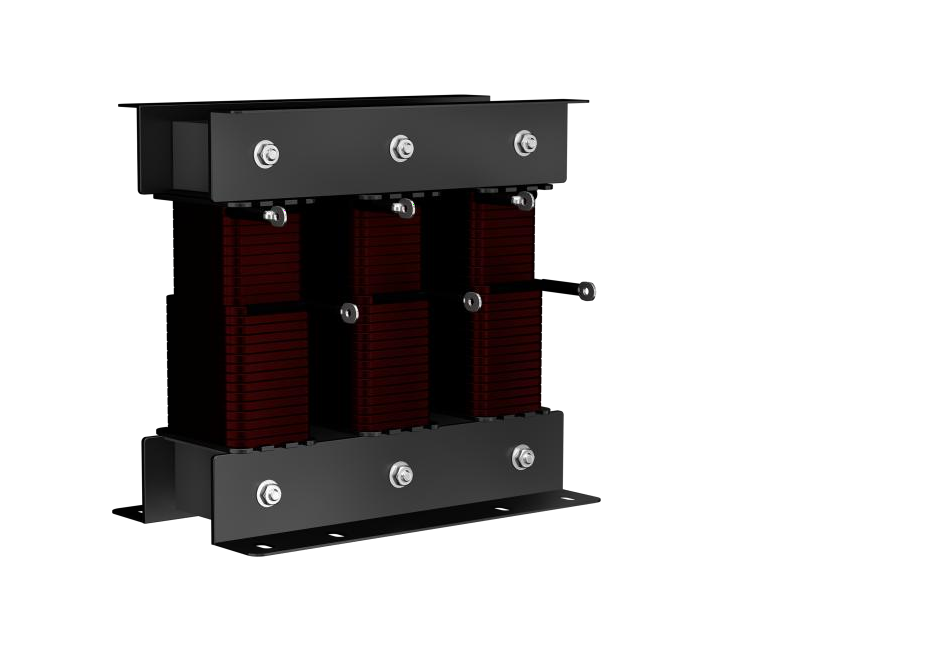

低压串联电抗器

产品介绍

当低压电网中有大量整流，变流装置等谐波源时，严重危害主变及其他电器的安全运行，加重电网污染 AN-RE串联滤波电抗器铁芯采用优质低损耗冷轧取向硅钢片，线圈采用H级或C级漆包扁铜线绕制，用于低压无功功率补偿中，能有效吸收电网谐波提高功率因数，并能有效地抑制合闸涌流及操作过电压。

产品特点

  • AN-RE串联滤波电抗器铁芯采用优质低损耗冷轧取向硅钢片,核心的支柱被许多通风口分成小而均匀的部分
  • 缝隙采用玻璃布面板环氧树脂层形成间隔，保证缝隙的电抗在运行过程中不发生变化
  • 线圈采用H级或C级漆包扁铜线绕制，它拥有非凡的精美外观和出色的散热能力
  • 芯柱部分紧固件采用非磁性材料制作，过滤效果更好。外露部分均采用防腐处理，引出端子采用镀锡铜管
  • 将螺线管和铁芯组装成一体，经过预焙真空浸渍、热固化、固化等工序
  • 体积小、重量轻、外形美观等优点
  • 用于低压无功功率补偿
  • 能有效吸收电网谐波提高功率因数
  • 能有效地抑制合闸涌流及操作过电压

技术参数

系统电压 400V、660V
电抗率 6%、7%、12%、13%
绝缘等级 3000V/min
温升限值 铁芯 ≤85K, 线圈≤95K
海拔高度 ≤2000m
电感偏差 ≤±3%
环境温度 -25℃~+45℃ (相对湿度℃90%)
耐温等级 H级 (180℃)

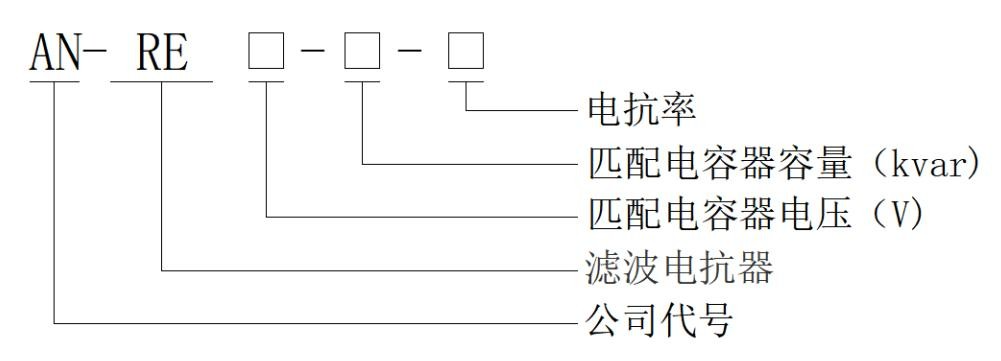

型号释义

参数列表

AN-RE 480V，AC，50Hz系列，三相自愈式滤波电容器，额定电压480V，三角形接线

AN-RE 280V，AC，50Hz系列，三相自愈式分补并联电容器，额定电压280V，星形接线，中性点引出 适合于电力系统中5次及以上谐波含量较大的场合

规格参数表

型号 额定容量(kvar) 额定电抗(mH) 额定电流(A) 外形尺寸(mm) 安装尺寸（开孔）(mm）
AN-RE480-15-7% 1.05 3.432 18 182*160*215 60/142*81 (4-φ10)
AN-RE480-30-7% 2.1 1.711 36.1 245*175*250 102/205*91 (4-φ10)
AN-RE480-40-7% 2.8 1.284 48.1 245*185*250 102/205*101 (4-φ10)
AN-RE480-60-7% 4.2 0.856 72.2 270*200*260 120/230*105 (4-φ10)
AN-RE280-10-7% 0.7 1.748 35.7 133*195*140 49/89*115 (4-φ10)
AN-RE280-13.4-7% 0.938 1.303 47.9 150*200*150 60/100*120 (4-φ10)
AN-RE280-16.7-7% 1.169 1.047 59.6 150*200*150 60/100*120 (4-φ10)
