低压并联电容器

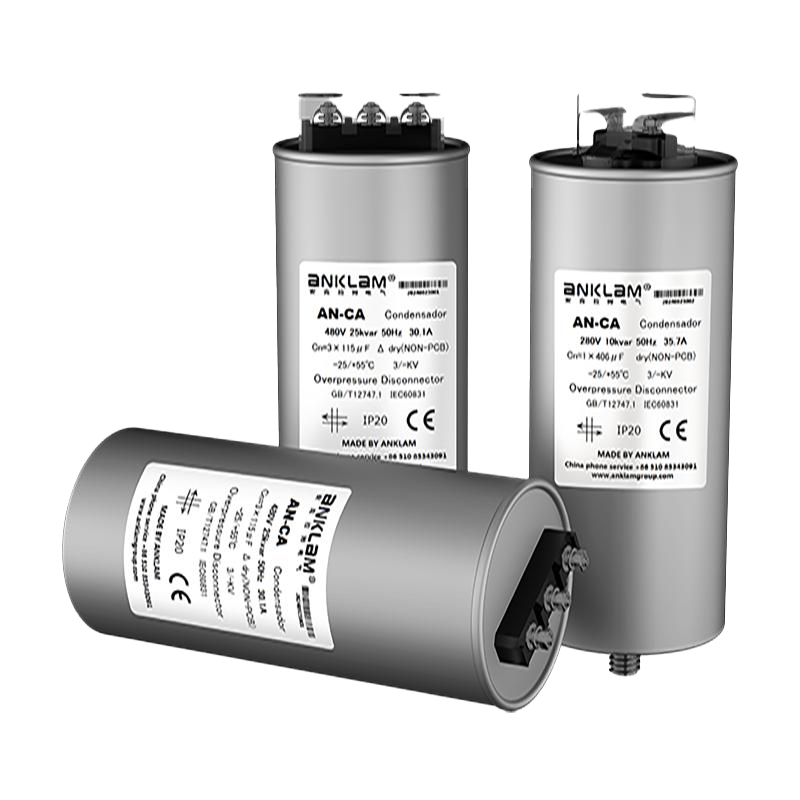

产品介绍
AN-CA 系列干式自愈式低电压并联电容器是BCMJ/BSMJ电容器的升级换代产品，该产品系引进欧洲先进的电容器制造技术和国际先进的电容器制造设备，采用独特设计的自愈式金属化薄膜，大大增强了电容器元件的端面接合力从而增强了电容器的抗涌流性能和可靠性；可靠的内置式压力保护装置和内部过电流保护器，无油化、长寿命设计使你的设备更可靠、更安全、更环保。
技术参数（ 符合 IEC831-1+2/2014 ）
|
过电压
|
UN+10%（8小时/24小时）/ UN+30%（连续1分钟）
|
|
过电流
|
1.3×IN
|
|
浪涌电流
|
200倍额定电流
|
|
损耗（介质）
|
<0.2W/kvar
|
|
容差
|
-5/5%
|
|
极间耐压
|
2.15UN，AC，10S
|
|
极壳耐压
|
3000V，AC，10S
|
|
设计寿命
|
100,000小时
|
|
环境温度
|
-25℃ / D (最高+55℃)
|
|
冷却
|
自然冷却（或强制风冷）
|
|
最高允许湿度
|
95%
|
|
海拔高度
|
小于海拔3000m
|
|
安装方式
|
垂直安装
|
|
安装和接地
|
外壳底部的M12/M16螺栓
|
|
安全性
|
干式技术，过压力保护装置，自愈合技术，过电流保护器
|
|
放电器件
|
内置放电电阻
|
|
外壳
|
优质铝外壳
|
|
防污等级
|
IP20，户内安装
|
|
介质材料
|
优质聚丙烯薄膜
|
|
填充材料
|
柔性树脂，NON-PCB
|
|
端子
|
M6/M8铜螺栓，最大可连接25mm2电缆，带防触电保护罩
|
示意图
正常时，断点焊接连接
顶盖鼓起时，断点断开

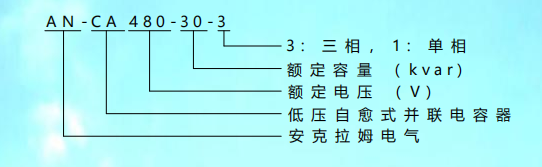

型号释义
参数列表
AN-CA 480V，AC ，50Hz系列，三相自愈式滤波电容器，额定电压480V，三角形接线
AN-CA 280V，AC ，50Hz系列，三相自愈式分补并联电容器，额定电压280V，星形接线，中性点引出适合于电力系统中5次及以上谐波含量较大的场合
|
型号
|
额定容量(kvar)
|
额定电容量(μF)
|
额定电流(A)
|
尺寸(mm)
|
安装螺栓(mm)
|
|
AN-CA480-20-3
|
20
|
3 ×92
|
3 ×24
|
110 ×245
|
M16*25/M12*16
|
|
AN-CA480-25-3
|
25
|
3 × 115
|
3 ×30
|
120 ×245
|
M16*25/M12*16
|
|
AN-CA480-30-3
|
30
|
3 × 138
|
3 ×36
|
120 ×290
|
M16*25/M12*16
|
|
AN-CA480-33.4-3
|
33.4
|
3 × 154
|
3 ×41
|
130 ×290
|
M16*25/M12*16
|
|
AN-CA280-10-1
|
10
|
406
|
35.7
|
100 ×245
|
M16*25/M12*16
|
|
AN-CA280-13.4-1
|
13.4
|
544
|
47.9
|
100 ×245
|
M16*25/M12*16
|
|
AN-CA280-16.7-1
|
16.7
|
678
|
59.6
|
120 ×245
|
M16*25/M12*16
|
产品特点
-
引进欧洲先进的电容器制造技术和国际先进的电容器制造设备
-
采用独特设计的自愈式金属化薄膜，增强了电容器的抗涌流性能和可靠性
-
AN-CA电容器采用优质铝制圆柱形外壳，体积更小，外形美观,安装方便与安全
-
AN-CA电容器采用螺栓出线结构，接线更可靠，使连接处的接触电阻最小而使发热最小
-
AN-CA电容器在防爆结构的设计上，采用和改进了美式防爆结构，防爆效果可靠
-
可靠的内置式压力保护装置和内部过电流保护器
-
无油化、长寿命设计，使你的设备更可靠、更安全、更环保
-
提高功率因素，进行感性补偿，滤除谐波等
产品作用
-
提高功率因数
-
改善电压质量
-
降低线路损耗
-
最大化设备效率
-
提高电力系统的稳定性
