	效益多、功能多 1、效益多：智能型工作方式，提高整机寿命以及降低人力成本。 2、功能多：补偿容性无功及感性无功，滤除系统谐波，解决三相不平衡问题，消除无功引起的电压波动，在线检测系统的电能质量。
	响应速度快、维护快 1、响应速度快：10ms以内将功率因数补偿到0.99左右； 2、维护快：全模块设计，自由组合，随意拆装，插拔设计，程度降低设备的停机率。
	线性补偿效果好、外观好、显示界面好 1、补偿后功率因数实时可达0.99以上，无投切震荡，无补偿呆区； 2、 smart控制系统，混合型补偿方式，从源头上既不会欠补偿，也不会过补偿； 3、模块便于扩展，减少前期投资浪费； 4、 7寸液晶触摸屏，完全人性化设计，可以监控每一路智能电容的工作状态, 让用户时时刻刻掌握设备的状态。
	省钱省心 1、省去电容补偿控制器； 2、强大的分相补偿能力，完全解决客户三相不平衡的问题，程度的降低系统的线损，给客户带来直接的经济效益； 3、 smart智能型控制系统，混合型补偿方式，降低智能电容的投切时间及次数，增长设备的使用寿命。

2、产品特点

智能化控制系统

完美的7寸触摸屏设计，全能的Smart智能化系统，融合了传统TSC的控制器功能，设备状态及工作情况清楚明了：

1、可以监视及控制每一路电容的工作状态，包括温度、剩余容值，自动调节SVG模块容量的输出及电容的投切，保障功率因数可以达到0.99以上，程度的保护电容的使用寿命。

2、可以查看整个配电系统的电能质量情况，包括谐波、电压偏差、三相不平衡度、故障记录等功能。

3、全自动操作，可自行判断、清除故障，让您省心省力。
4、自带RS485及以太网通讯，可以远程控制，实现无人值守。

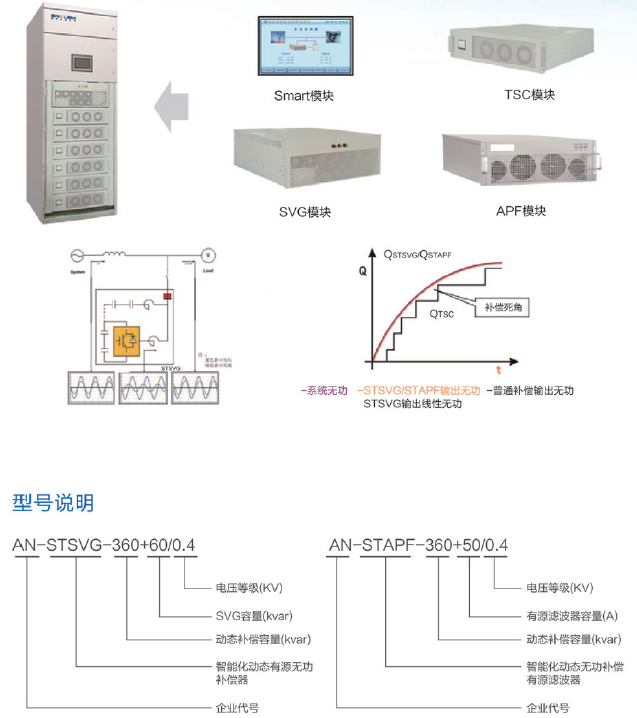

智能化STSVG/STAPF有源模块

1、完美的控制和保护，能自行清除故障，自行投入或者退出运行。

2、主要核心元器件均来自德国、美国，采用的IGBT组件，使用DSP芯片高速检测和运算, 确保STSVG/STAPF整机的稳定、可靠性、快速性以及准确性。

3、小于20ms的全响应时间，轻松面对任何复杂配电环境。

4、长达20年的设计寿命，让您没有后顾之忧。

5、 100%的分相补偿能力，完美解决三相不平衡问题。

电容使用寿命大幅度上升
智能控制电容模块及STSVG模块/STAPF模块的投切，智能化的控制系统，平均电容的使用时间，从而大幅度提高电容的使用寿命。

3、和传统动态补偿对比

功能特性	传统动态无功补偿	STSVG/STAPF	SVG
控制方式	独立控制器，控制分组投切	STSVG/STAPF模块+智能化控制系统，稳定、快速。	智能化控制系统，快，稳定
输出无功	分组输出，有盲区	部分线性输出，稳定平滑，无盲区	全线性输出，无畜区
补偿效果	0.95左右	0.99左右，部分感性到全容性	0.99以上，全感性到全容性，补偿范围
全响应时间	大于100ms	小于10ms	小于5ms
滤波能力	特定次谐波	STSVG特定次谐波， STAPF2～50次滤波，	特定次滤波
三相不平衡	一般，需要特殊设计	效果明显，STSVG模块可以100%全功率输出，解决三相不平衡问题	整机100%全功率输出，解决三相不平衡问题。
市场售价	价格混乱	价格适中偏上	价格昂贵

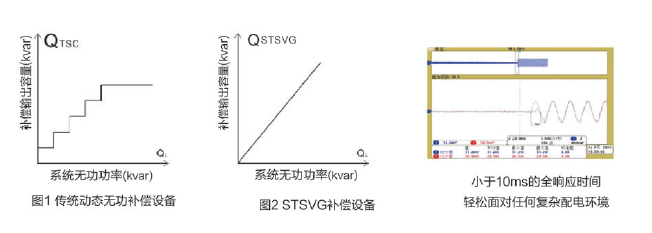

补偿容量曲线图	见图1	见图2	/

AN-STSVG产品技术参数
