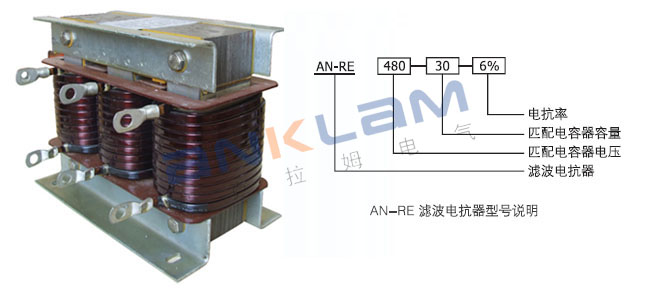

| AN-RE 低压串联滤波电抗器 | | |
当低压电网中有大量整流，变流装置等谐波源时，严重危害主变及其他电器的安全运行，加重电网污染。AN-RE串联滤波电抗器铁芯采用优质低损耗冷轧取向硅钢片，线圈采用H级或C级漆包扁铜线绕制，用于低压无功功率补偿中，能有效吸收电网谐波提高功率因数，并能有效地抑制合闸涌流及操作过电压。
■技术参数
|
系统电压
|
400V、660V |
|
电抗率
|
6%、7%、12%、13% |
|
绝缘等级
|
3000V/min |
|
温升限值
|
铁芯≤85K、线圈≤95K |
|
海拔高度
|
≤2000m |
|
电感偏差
|
≤±3% |
|
环境温度
|
-25℃~+45℃（相对湿度℃90%） |
|
耐温等级
|
H级（180℃） |
■型号参数表
|
电容器电压(V)
|
电容器容量(Kvar)
|
电抗率
|
外形尺寸 (mm)
|
安装尺寸（开孔）（mm）
|
电容器电压(V)
|
电容器电量(Kvar)
|
电抗率
|
外形尺寸(mm)
|
安装尺寸（开孔）(mm)
|
|
440V
|
12.5
|
6%
|
200×145×170
|
160×90.4-φ8
|
780V
|
15
|
6%
|
200×140×180
|
160×90,4-φ8
|
|
440V
|
15
|
6%
|
200×155×165
|
160×90.4-φ8
|
780V
|
17
|
6%
|
245×150×200
|
205×100,4-φ8
|
|
440V
|
17
|
6%
|
245×155×175
|
205×100.4-φ8
|
780V
|
20
|
6%
|
245×155×200
|
205×100,4-φ8
|
|
440V
|
20
|
6%
|
245×155×180
|
205×100.4-φ8
|
780V
|
25
|
6%
|
245×165×195
|
205×110,4-φ8
|
|
440V
|
25
|
6%
|
245×170×180
|
205×110.4-φ8
|
780V
|
30
|
6%
|
245×175×185
|
205×120,4-φ8
|
|
440V
|
30
|
6%
|
245×175×185
|
205×110.4-φ8
|
780V
|
34
|
6%
|
245×180×200
|
205×120,4-φ8
|
|
440V
|
34
|
6%
|
260×185×180
|
220×120.4-φ8
|
780V
|
40
|
6%
|
245×195×200
|
205×130,4-φ8
|
|
440V
|
40
|
6%
|
260×185×190
|
220×120.4-φ8
|
780V
|
50
|
6%
|
260×195×200
|
220×130,4-φ8
|
|
440V
|
50
|
6%
|
305×205×215
|
265×130.4-φ10
|
780V
|
60
|
6%
|
305×195×230
|
265×130,4-φ10
|
|
440V
|
60
|
6%
|
305×205×225
|
265×130.4-φ10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
480V
|
12.5
|
6%
|
200×145×165
|
160×90.4-φ8
|
480V
|
12.5
|
14%
|
245×150×225
|
205×100,4-φ8
|
|
480V
|
15
|
6%
|
200×145×170
|
160×90.4-φ8
|
480V
|
15
|
14%
|
245×155×225
|
205×100,4-φ8
|
|
480V
|
17
|
6%
|
200×155×165
|
160×90.4-φ8
|
480V
|
17
|
14%
|
245×165×220
|
205×110,4-φ8
|
|
480V
|
20
|
6%
|
245×155×175
|
205×100.4-φ8
|
480V
|
20
|
14%
|
245×180×215
|
205×120,4-φ8
|
|
480V
|
25
|
6%
|
245×155×180
|
205×100.4-φ8
|
480V
|
25
|
14%
|
245×190×215
|
205×130,4-φ8
|
|
480V
|
30
|
6%
|
245×170×180
|
205×110.4-φ8
|
480V
|
30
|
14%
|
260×195×220
|
220×130,4-φ8
|
|
480V
|
34
|
6%
|
245×175×185
|
200×110.4-φ8
|
480V
|
34
|
14%
|
305×190×235
|
265×130.4-φ10
|
|
480V
|
40
|
6%
|
260×185×180
|
225×120.4-φ8
|
480V
|
40
|
14%
|
305×205×245
|
265×140,4-φ10
|
|
480V
|
50
|
6%
|
260×185×190
|
220×120.4-φ8
|
480V
|
50
|
14%
|
305×215×260
|
265×140,4-φ10
|
|
480V
|
60
|
6%
|
305×205×215
|
265×130.4-φ10
|
480V
|
60
|
14%
|
280×210×340
|
240×150,4-φ10
|
|
|
|
|
|
|
|
|
|
|
|
|
720V
|
12.5
|
6%
|
200×140×180
|
160×90.4-φ8
|
525V
|
15
|
14%
|
245×150×225
|
205×100,4-φ8
|
|
720V
|
15
|
6%
|
245×150×200
|
205×100.4-φ8
|
525V
|
15
|
14%
|
245×150×225
|
205×110,4-φ8
|
|
720V
|
17
|
6%
|
245×155×200
|
205×100.4-φ8
|
525V
|
20
|
14%
|
245×165×220
|
205×120,4-φ8
|
|
720V
|
20
|
6%
|
245×165×195
|
205×110.4-φ8
|
525V
|
25
|
14%
|
245×180×215
|
205×130,4-φ8
|
|
720V
|
25
|
6%
|
245×175×185
|
205×120.4-φ8
|
525V
|
30
|
14%
|
245×190×215
|
220×130.4-φ8
|
|
720V
|
30
|
6%
|
245×180×200
|
205×120.4-φ8
|
525V
|
36
|
14%
|
260×195×220
|
265×130,4-φ10
|
|
720V
|
34
|
6%
|
245×190×195
|
205×130.4-φ8
|
525V
|
40
|
14%
|
305×190×235
|
265×140,4-φ10
|
|
720V
|
40
|
6%
|
260×195×200
|
220×130.4-φ8
|
525V
|
50
|
14%
|
305×205×245
|
265×140,4-φ10
|
|
720V
|
50
|
6%
|
305×195×230
|
265×130.4-φ10
|
525V
|
60
|
14%
|
305×215×260
|
240×150,4-φ10
|
|
720V
|
60
|
6%
|
200×145×205
|
160×90.4-φ8
|
|
|
|
|
|
|
单相电抗器参数表
|
|
280V
|
10
|
6%
|
170×155×60
|
130×100.4-φ8
|
280V
|
15
|
6%
|
170×170×165
|
130×110,4-φ8
|
|
280V
|
12.5
|
6%
|
170×170×160
|
130×110.4-φ8
|
280V
|
20
|
6%
|
170×185×165
|
130×120,4-φ8
|
