| 低压无功补偿装置 | | |
产品介绍
低压无功补偿装置广泛使用于交流50HZ/60HZ，额定电压380V～660V的配电系统中，它集无功补偿、电网监测于一体，不但可以通过投切电容器组来补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等电量参数
产品特点
-
采用竖、横向母排跨接方式连接。代替传统线束连接，彻底解决线束缠绕问题，柜内简洁、清晰。
-
选用TSC系列晶闸管投切开关，晶闸管投切开关过零动态投切，响应速度快(1～20ms)，晶闸管投切开关没有机械磨损，动作无噪声，使用寿命长
-
进行谐波含量实地的测量、采集。专业人员分析、计算。电容、电抗专业配对。有效抑制系统谐波和涌流，改善用电环境和保护用电设备
-
大屏LCD液晶显示，实时显示多项目电能参数：有功功率、无功功率、电压、电流、功率因数、电流电压的谐波畸变率等参数
技术参数
|
产品型号
|
低压无功补偿装置
|
|
额定电压
|
380V~660V（±10%）
|
|
额定频率
|
50/60Hz
|
|
电抗率
|
6%,7%,13%,14%等
|
|
投切开关
|
晶闸管投切开关
|
|
补偿方式
|
三相共补、三相分补或三相共分补结合
|
|
海拔高度
|
· 2000m以下
|
|
环境温度
|
-10℃～+40℃
|
|
相对湿度
|
≤90％(20℃时)
|
|
使用场所
|
周围无明显粉尘、腐蚀性可燃性气体
|
|
安装方式
|
户内(GCS、GGD、GCK、MNS等柜型)
|
|
柜体高度
|
2200mm
|
|
柜体宽度
|
600mm、800mm、1000mm、1200mm
|
|
柜体厚度
|
600mm、800mm、1000mm
|
|
防护等级
|
IP30
|

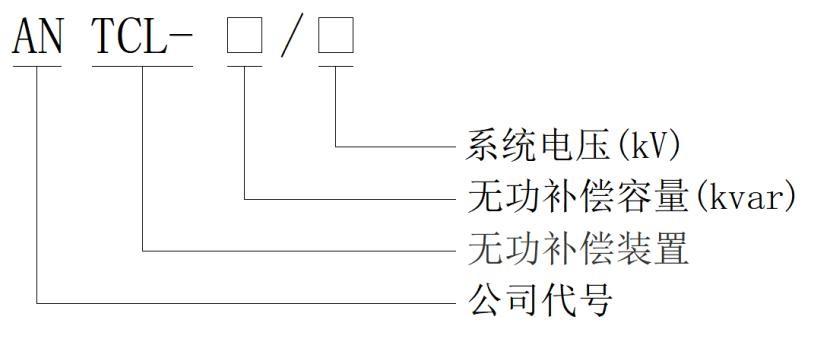

型号释义
